標準簡介
GB 5237國家標準包括以下六個部分：

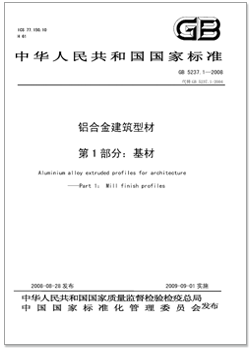

GB 5237.1-2008《鋁合金建筑型材 第1部分：基材》
GB 5237.2-2008《鋁合金建筑型材 第2部分：陽極氧化型材》
GB 5237.3-2008《鋁合金建筑型材 第3部分：電泳涂漆型材》
GB 5237.4-2008《鋁合金建筑型材 第4部分：粉末噴涂型材》
GB 5237.5-2008《鋁合金建筑型材 第5部分：氟碳漆噴涂型材》
GB 5237.6-2012《鋁合金建筑型材 第6部分：隔熱型材》
本部分規定了未經表面處理的鋁合金建筑型材的要求、試驗方法、檢驗規則、包裝、標志、運輸、貯存及合同（或訂貨單）內容。
本部分適用于表面未經處理的建筑用鋁合金熱擠壓型材。
用途相同的熱擠壓管或其他行業用的熱擠壓型材也可參照采用。
英文名稱： Wrought aluminium alloy extruded profiles for architecture - Part 1: Mill finish profiles
替代情況： 替代GB 5237.1-2004
中標分類： 冶金>>有色金屬及其合金產品>>H61輕金屬及其合金
ICS分類： 冶金>>有色金屬產品>>77.150.10鋁產品
采標情況： EN 755.2-1997,NEQ EN 12020.2-2001,NEQ JIS H4100-1999,NEQ ANSI H35.2-2006,NEQ
發布部門： 中華人民共和國國家質量監督檢驗檢疫總局
中國國家標準化管理委員會
發布日期： 2008-08-28
實施日期： 2009-09-01
首發日期： 1985-07-22
提出單位： 全國人類工效學標準化技術委員會
歸口單位： 全國有色金屬標準化技術委員會
主管部門： 中國有色金屬工業協會
起草單位： 廣東堅美鋁型材廠有限公司、福建省南平鋁業有限公司、福建省閩發鋁業股份有限公司、 中國有色金屬工業標準計量質量研究所、廣東興發鋁業有限公司
起草人： 張紹綱、張欣、張建平、趙躍進、陳向陽、王書曉、曹衛東、李繼平、劉劍平、殷紅斌、嚴峰、 冉令華、劉太杰
計劃單號： 20068820-Q-610
頁數： 20頁
出版社： 中國標準出版社
出版日期： 2009-09-01
前言
本部分第4.3條、第4.4.1.1.2條是強制性的,表3中公稱壁厚為≤1.50犿犿的型材壁厚偏差要求和第4.5條的拉伸性能要求是強制性的,其余內容是推薦性的。
GB5237《鋁合金建筑型材》分為六部分:
---第1部分:基材
---第2部分:陽極氧化型材
---第3部分:電泳涂漆型材
---第4部分:粉末噴涂型材
---第5部分:氟碳漆噴涂型材
---第6部分:隔熱型材
本部分為GB5237的第1部分。本部分主要作為GB5237.2、GB5237.3、GB5237.4、GB5237.5、GB5237.6的基材標準。
本部分代替GB5237.1-2004《鋁合金建筑型材 第1部分:基材》。
本部分是參考?xì)W盟EN 755.2-1997《鋁及鋁合金擠壓棒、管、型 第2 部分:力學性能》、EN12020.2-2001《6060 及6063 鋁及鋁合金精密型材 第2 部分:尺寸及外形允許偏差》和日本JISH4100-1999《鋁及鋁合金擠壓型材》以及美國ANSIH35.2-2006《鋁加工產品的尺寸偏差》進行修訂的。
本部分與GB5237.1-2004的主要技術差異如下:
---增加了6005、6060、6463、6463A 合金,并增加了6005-T5、6005-T6、6060-T5、6060-T6、6463-T5、6463-T6、6463A-T5和6463A-T6的力學性能要求,同時規定了斷后伸長率和50mm的性能值;
---增加了外接圓的定義;
---標記中將產品名稱改為基材;
---規定了除壓條、壓蓋、扣板等需要彈性裝配的型材之外,型材最小公稱壁厚應不小于1.20mm;
---對尺寸允許偏差值進行了比較大的修改。設計單位和使用單位使用本部分訂購建筑門、窗型材時,應根據其門、窗所在地建筑技術需要和技術規范,正確選擇型材壁厚尺寸。
本部分未包括的鋁及鋁合金型材,可執行GB/T6892-2006《一般工業用鋁及鋁合金擠壓型材》。
本部分由中國有色金屬工業協會提出。
本部分由全國有色金屬標準化技術委員會歸口。
本部分主要起草單位:廣東堅美鋁型材廠有限公司、福建省南平鋁業有限公司、福建省閩發鋁業股份有限公司、中國有色金屬工業標準計量質量研究所、廣東興發鋁業有限公司。
本部分參加起草單位:國家有色金屬質量監督檢驗中心、華南有色金屬質量監督檢驗中心、四川廣漢三星鋁業有限公司、上海浙東建材有限公司、廣亞鋁業有限公司。
本部分主要起草人:盧繼延、范順科、戴悅星、朱玉華、何則濟、黃長遠、陳文泗、何耀祖、張中興。
本部分所取代標準的歷次版本發布情況為:
---GB/T5237-1985、GB/T5237-1993(未經表面處理的型材部分)、GB/T 5237.1-2000、GB5237.1-2004。
引用標準
下列文件中的條款通過本部分的引用而成為本部分的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分,然而,鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本部分。
GB/T228-2002 金屬材料 室溫拉伸試驗方法
GB/T3190 變形鋁及鋁合金化學成分
GB/T3199 鋁及鋁合金加工產品 包裝、標志、運輸、貯存
GB/T4340.1 金屬維氏硬度試驗 第1部分:試驗方法
GB/T16865 變形鋁、鎂及其合金加工制品拉伸試驗用試樣
GB/T17432 變形鋁及鋁合金化學成分分析取樣方法
GB/T20975(所有部分) 鋁及鋁合金化學分析方法
YS/T67 變形鋁及鋁合金圓鑄錠
YS/T420 鋁合金韋氏硬度試驗方法
YS/T436 鋁合金建筑型材圖樣圖冊
