標準簡介
GB/T 230包括以下三個部分：

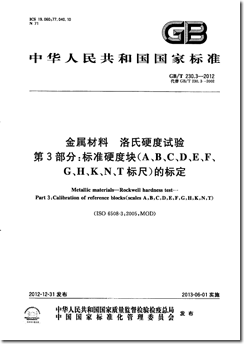

GB/T 230.1-2009 《金屬材料 洛氏硬度試驗 第1部分：試驗方法》國家標準
GB/T 230.2-2012 《金屬材料 洛氏硬度試驗 第2部分：硬度計的檢驗與校準》國家標準
GB/T 230.3-2012 《金屬材料 洛氏硬度試驗 第3部分：標準硬度塊的標定》國家標準
GB/T230的本部分規定了按GB/T230.2—2012對洛氏硬度計(A、B、C、D、E、F、G、H、K、N、T標尺)間接檢驗所用標準硬度塊(以下簡稱標準塊)的標定方法。
英文名稱： Metallic materials - Rockwell hardness test - Part 3：Calibration of reference blocks(scales A,B,C,D,E,F,G,H,K,N,T)
替代情況： 替代GB/T 230.3-2002
中標分類： 儀器、儀表>>試驗機與無損探傷儀器>>N71金屬材 料試驗機
ICS分類： GB/T 230.3-2012
采標情況： ISO 6508-3:2005 Ed.2
發布部門： 中華人民共和國國家質量監督檢驗檢疫總局 中國國 家標準化管理委員會
發布日期： 2012-12-31
實施日期： 2013-06-01
首發日期： 1981-12-31
提出單位： 中國機械工業聯合會
歸口單位： 全國試驗機標準化技術委員會
主管部門： 中國機械工業聯合會
起草單位： 長春機械科學研究院所有限公司、泉州豐澤東海儀器硬度塊廠、上海市計量測試技術研 究院、萊州華銀試驗儀器有限公司
起草人： 王學智、陳俊薪、虞偉良、寇鐘夏、周巧云
頁數： 16頁
出版社： 中國標準出版社
出版日期： 2013-06-01
前言
GB/T230《金屬材料 洛氏硬度試驗》分為如下三個部分:
———第1部分:試驗方法(A、B、C、D、E、F、G、H、K、N、T標尺);
———第2部分:硬度計(A、B、C、D、E、F、G、H、K、N、T標尺)的檢驗與校準;
———第3部分:標準硬度塊(A、B、C、D、E、F、G、H、K、N、T標尺)的標定。
本部分為GB/T230的第3部分。
本部分按照GB/T1.1—2009給出的規則起草。
本部分代替GB/T230.3—2002《金屬洛氏硬度試驗 第3部分:標準硬度塊(A、B、C、D、E、F、G、H、K、N、T標尺)的標定》,與GB/T230.3—2002相比,主要技術變化如下:
———修改了名稱;
———修改了引言(見引言,2002年版的引言);
———明確規定硬質合金球為壓頭用標準用球(見引言);
———刪除了第2章規范性引用文件清單中引用的國家標準GB/T4340.1—1999《金屬維氏硬度試驗 第1部分:試驗方法》、GB/T7997—1987《硬質合金維氏硬度試驗方法》和JJF1059—1999《測量不確定度評定與表示》(見2002年版的第2章);
———修改了表1的內容,并規范了表中所列“標尺”和“洛氏硬度單位”的表示方式(見表1,2002年版的表1);
———修改了附錄A 的圖A.1和圖A.2中曲線上相對均勻度指標的表示方式(見附錄A,2002年版的附錄A);
———增加了公式(3)和公式(4)(見7.1);
———增加了資料性附錄“標準塊平均硬度值的測量不確定度”(見附錄B)。
本部分使用重新起草法修改采用國際標準ISO6508-3:2005《金屬材料 洛氏硬度試驗 第3部分:標準硬度塊(A、B、C、D、E、F、G、H、K、N、T標尺)的標定》(第二版),在文本結構和技術內容方面與ISO6508-3:2005一致。
本部分與ISO6508-3:2005的技術性差異及其原因如下:
———刪除了ISO6508-3:2005的前言,重新編寫了前言;
———關于規范性引用文件,本部分做了具有技術性差異的調整,以適應我國的技術條件,調整的內容集中反映在第2章“規范性引用文件”中,具體調整如下:
● 用修改采用國際標準的GB/T230.1代替ISO6508-1(見4.5、5.1和附錄B);
● 用修改采用國際標準的GB/T230.2—2012代替ISO6508-2:2005(見第1章、4.1、4.6和第B.1章);
● 用等同采用國際標準的GB/T3505—2009代替ISO4287:1997(見3.5);
● 用等同采用國際標準的GB/T13634代替ISO376(見4.4);
———修改了表1的內容,并規范了表中所列“標尺”和“洛氏硬度單位”的表示方式;
———將7.1的公式(3)中的符號“U”用符號“J”替換;將公式(4)中的符號“Urel”用符號“Jrel”替換;
———將圖A.1中曲線上的1%h、1.5%h 和2%h 分別改成1.0%、1.5%和2.0%,將圖A.2中曲線上的0.02h 和0.03h 分別改成2.0%和3.0%;
———改正了附錄B中及表B.4中一些錯誤的數據,并在做過改正的地方用下劃線注明;
———規范了附錄B中向公式里代入數值的一些計算式的表達方法;
———刪除了參考文獻。
本部分與ISO6508-3:2005相比存在技術性差異,這些差異涉及的條款已通過在其外側頁邊空白位置的垂直單線(|)進行了標示。
本部分還做了下列編輯性修改:
———將“ISO6508的本部分”一詞改為“本部分”;
———用中文的小數點符號“.”代替英文的小數點符號“,”。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。
本部分由中國機械工業聯合會提出。
本部分由全國試驗機標準化技術委員會(SAC/TC122)歸口。
本部分起草單位:長春機械科學研究院所有限公司、泉州豐澤東海儀器硬度塊廠、上海市計量測試
技術研究院、萊州華銀試驗儀器有限公司。
本部分主要起草人:王學智、陳俊薪、虞偉良、寇鐘夏、周巧云。
本部分所代替標準的歷次版本發布情況:
———GB2850—1981、GB/T2850—1992;
———GB3774—1983、GB/T3774—1993;
———GB/T230.3—2002。
引用標準
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T230.1 金屬材料 洛氏硬度試驗 第1部分:試驗方法(A、B、C、D、E、F、G、H、K、N、T 標尺)(GB/T230.1—2009,ISO6508-1:2005,MOD)
GB/T230.2—2012 金屬材料 洛氏硬度試驗 第2部分:硬度計(A、B、C、D、E、F、G、H、K、N、T標尺)的檢驗與校準(ISO6508-2:2005,MOD)
GB/T3505—2009 產品幾何技術規范(GPS) 表面結構 輪廓法 術語、定義及表面結構參數(ISO4287:1997,IDT)
GB/T13634 單軸試驗機檢驗用標準測力儀的校準(GB/T 13634—2008, ISO376:2004, Metallic materials—Calibration of force - proving instruments used for verification of uniaxial testing machines, IDT)
