影響韋氏硬度計測量精度的幾點因素

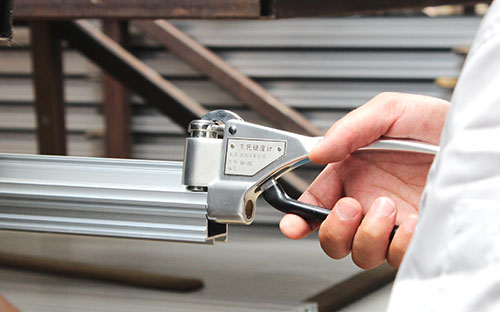

韋氏硬度計小巧、便攜，使用起來也方便、快捷深受國內(nèi)外鋁型材廠質(zhì)檢相關(guān)人員喜愛，雖然韋氏硬度計使用起來很簡單但是有一些不當(dāng)?shù)牟僮饕矔o測量結(jié)果帶來偏差，下面我們就說一下這幾點影響測量精度的因素，幫助大家正常使用韋氏硬度計。
一、 相鄰壓痕距離有要求。
測試時應(yīng)注意兩相鄰壓痕之間的距離應(yīng)不小于6mm，否則，前一個壓痕對后一次測量的精度將產(chǎn)生影響。
二、 注意氧化膜對硬度的影響。
堅硬的氧化膜盡管很薄，對鋁型材硬度測量的精度也會產(chǎn)生影響，經(jīng)驗表明，厚度為10μm的氧化膜將會使硬度測量值偏高0.5～1HW。
三、 型材的涂層要去除。
各種涂層都會嚴重影響測量精度，因此，要求用砂紙或溶劑除掉涂層之后再進行硬度測量。
四、 操作要規(guī)范。
1. 使用中應(yīng)注意經(jīng)常檢查儀器的準確性，核對儀器滿刻度點（20HW）和校準點是否失準。發(fā)現(xiàn)不準應(yīng)及時校正。
2. 試樣表面應(yīng)與壓針垂直，試樣底部應(yīng)與砧座線接觸，否則將會產(chǎn)生誤差。
3. 應(yīng)一次施加足夠握力，緩慢加力將造成測量值偏低。
4. 在測試過程中，應(yīng)避免試樣扭動，否則將造成誤差并損壞壓針。
5. 在測試較軟試樣時，會發(fā)生指針達到一定位置后緩慢下降的情況，這時應(yīng)盡量讀取指針所指示的最大值。
