石油用管道的布氏硬度檢測方案
目前陸上運輸石油的方式有鐵路、公路和石油管線運輸，與鐵路和公路運輸相比管線運輸具有運量大、密閉性好、成本低、安全系數高等特點因此，已被廣泛的應用于各國的石油運輸中。
輸油管線的管材一般為鋼管，鋼管及焊縫的質量決定了整個管線的安全程度，而鋼管及焊縫的硬度值又是衡量鋼管及焊縫質量的一個重要力學指標，在石油行業里，判定鋼管及焊縫的硬度值合格與否的標準必須用3000kg試驗力，壓頭為10mm硬質合金球壓頭測得的布氏硬度值，且被測管件必須留有永遠壓痕以待復檢。
輸油管線一般管徑較大，無法方便的移動到大型的布氏臺式機前測量布氏硬度值，而PHB-3000型液壓布氏硬度計由于其喉深只有100mm也無法測量到距管壁稍遠處，所以都不是理想的解決方案。最近走訪至江蘇某石油管道生產廠家時看到他們用PHB-3000a型鏈?zhǔn)揭簤翰际嫌捕扔?jì)測量大管徑的石油行業用鋼管及焊縫，整個過程非常方便、高效。

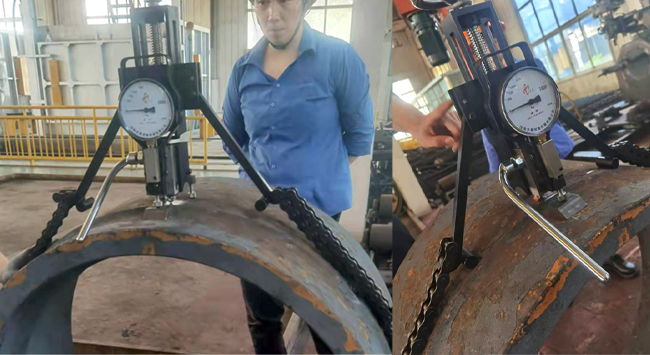

PHB-3000a型鏈?zhǔn)揭簤翰际嫌捕扔?jì)是將液壓式布氏硬度測頭安裝到鏈?zhǔn)街Ъ苌?，用鏈條將測量支架固定在被測管道表面，鏈條的長度可以調節，來滿足不同直徑管道的需要，整個儀器的重量只有14.5kg，在生產的現場也可方便的移動，進行生產現場的布氏硬度測量，其采用3000kg試驗力，10mm硬度合金球壓頭檢測得來的壓痕完全符合國內外石油企業要求的永久復檢的標準。
