齒輪的洛氏硬度檢測
齒輪是機器中傳遞扭矩、調整速度及改變運動方向的重要零件，在裝備制造、交通運輸?shù)阮I(lǐng)域應用十分廣泛。
許多齒輪的服役條件都很惡劣。齒輪工作時，齒根要受到交變彎曲應力，齒面要受到磨擦力、交變接觸壓應力及沖擊載荷。如果制造不當，就會造成齒輪的斷齒、齒面磨損或齒面接觸疲勞破壞，造成齒輪這一重要零件的早期失效。
大多數齒輪都要求心部具有高的強度和韌性，齒面要具有高的硬度、耐磨性和抗疲勞強度。為實現這一目的，通常要對齒輪毛坯做調質處理，對齒面做表面淬火或滲碳、滲氮處理。因此齒面硬度和硬化層深度成為代表齒輪質量的兩項重要指標。
如何實現在生產現場對齒輪齒面進行快速、方便、無損和精確的硬度檢測，一直都是業內的一個夢想。以前國內沒有這樣的儀器，齒輪齒面硬度無法在現場直接檢測，唯一的辦法就是切齒之后到實驗室檢測。國外有相應的儀器，但是價格較高。所謂利用里氏硬度計檢測齒面硬度的辦法，既不準確，又不可靠。
這種儀器可以在生產現場對齒輪齒面進行快速、方便、無損、精確的硬度檢測。這種儀器解決了齒輪行業的急需，它的推廣應用對我國齒輪行業的技術進步具有重要意義。
下面介紹一下沈陽天星生產的PHR-G系列齒輪洛氏硬度計的操作方法：
1.查表或按簡化公式“k = z/9的整數部分+1”，根據待測齒輪的總齒數z，確定跨測齒數k。
2. 旋轉壓頭組件和夾持臂上的限位套后面的限位套鎖緊螺釘，使限位套可以滑動，根據齒輪的模數調整限位套。調整方法：在壓頭組件和夾持臂上有限位套刻度板，限位套上邊露出對齊的刻度數約為齒輪模數的十分之一，調整好位置后，擰緊限位套鎖緊螺釘固定限位套的位置。
3.旋松滑塊固定手柄，使滑塊可以在橫梁上自由滑動，根據待測齒輪跨k個齒的長度，調整滑塊在橫梁上的位置，旋緊滑塊固定手柄。此時注意：如果滑塊固定手柄沒有旋緊，或者旋的不夠緊，滑塊可能會在試驗力的推動下產生滑動，進而影響到測量結果。使之可以跨到k個齒上，并且可以將齒輪夾緊。
4. 轉動夾緊手柄，將齒輪夾緊。
5. 將加力手柄移到初試驗力Ⅱ的位置。
6. 轉動指示表表圈，使大指針指向0。
7. 將加力手柄移到總試驗力Ⅲ的位置。
8. 待大指針停止移動之后，將加力手柄移到初試驗力Ⅱ的位置。
9. 讀取硬度值。此時大指針指示的刻度就是測得的HRC硬度值。此指示值與硬度塊上標示值之間的偏差應在2.0HRC范圍之內。
10. 將加力手柄移到起始位置Ⅰ。

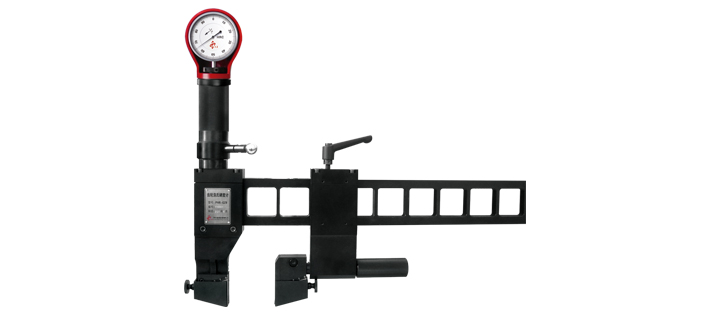

PHR-G系列洛氏硬度計根據其開口的大小現分為兩個型號，PHR-G6型最大開口尺寸140mm，可測試分度圓徑范圍是30~400mm，儀器重量?jī)H為4.5kg，PHR-G28型最大開口尺寸700mm，可測試分度圓徑為2000mm以下，儀器重量?jī)H為7.9kg。
