天星硬度計及其在電廠金屬監督中的應用
（1）便攜式磁力硬度計
現在，情況已經有所不同，2009年沈陽天星試驗儀器有限公司研發成功了世界上首臺磁力式洛氏及布洛硬度計，該儀器小巧、輕便、重量只有4.9kg，可以吸在最小直徑50mm的曲面和最小面積180mm x 60mm的平面材料上，用于測試板材、管材、管道配件、螺栓、三大主機配件、鑄鍛件以及其他具有合適尺寸的零件，測試各種焊縫。
該儀器采用兩個磁力吸盤將硬度測量頭吸在被測的鋼鐵零件上，硬度測量頭采用標準的洛氏及布氏硬度試驗原理，采用洛氏及布氏標準中規定的壓頭及試驗力，可直接測出材料的洛氏硬度值或壓出布氏標準壓痕。測試精度與臺式的洛氏及布氏硬度計相同。這種型號為PHR-100型及PHBR-100型的硬度計在西安熱工院、東方鍋爐廠、衡陽鋼管廠、浙江格洛斯無縫鋼管有限公司、包頭北方重工特種鋼管廠及一些電廠得到應用。

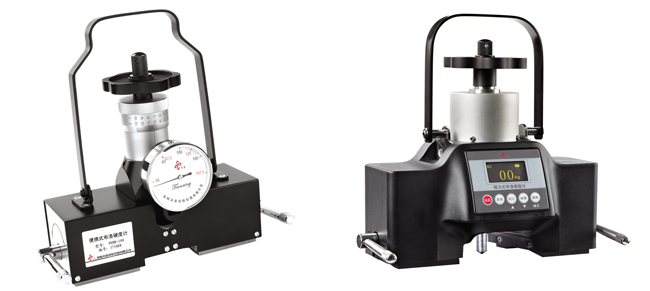

磁力式布洛硬度計 磁力式數顯布洛硬度計
（2）便攜式液壓布氏硬度計
2010年沈陽天星試驗儀器有限公司研發成功了便攜式液壓布氏硬度計，這種儀器采用一個小型液壓系統，可人工操作輸出最大3000kg的試驗力，儀器采用10mm硬質合金球壓頭，試驗條件符合相應的布氏硬度標準GB/T231.2，試驗方法符合關于便攜式硬度試驗的美國標準ASTM E110和相應的中國冶金行業標準。儀器最大測量高度350mm，重量13.8kg。儀器可用于厚度不大于350mm的鋼板、鋼管、閥門的法蘭盤、管道配件及各種尺寸合適的零件和鑄鍛件的布氏硬度檢測。只要被測材料或零件有一個可以被夾住的邊，就可以將儀器夾上去測試布氏硬度，測試后會在被測面上留下一個標準的布氏硬度壓痕，利用20倍讀數顯微鏡或自動布氏壓痕測量儀就可讀出壓痕直徑，得到布氏硬度測量值。儀器的測量精度根據試件硬度范圍的不同可達到2-3%，完全符合臺式布氏硬度計精度要求。
用一個鏈條將儀器測量頭捆綁在鋼管或大軸上，就可精確地測出其布氏硬度值。
上述型號為PHB-3000型及PHB-3000a型的硬度計在許多管道配件廠、閥門廠及濟鋼、馬鋼、大冶特鋼等廠得到應用，其中大冶特鋼有許多臺沈陽天星公司生產的這種硬度計在應用，加上美國生產的這種儀器，共有38臺儀器用于鋼管生產現場的硬度檢測。

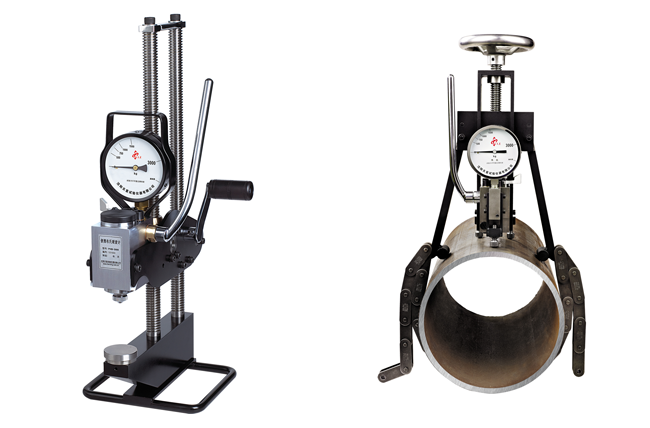

液壓式布氏硬度計 鏈?zhǔn)揭簤翰际嫌捕扔?jì)
（3）便攜式磁力數顯硬度計
2012年，沈陽天星試驗儀器有限公司生產出了世界首創的PHR-200型磁力式數顯洛氏硬度計，該儀器與PHR-100型儀器相比，具有相同的大小，相同的重量，相同的測量范圍和應用范圍，所不同的是采用了先進的電腦系統和力傳感器、位移傳感器，測量操作更方便，精度更高。該儀器在吸到被測件上后，撥動手輪，施加試驗力到150kg，停留3秒鐘后再卸力到0，顯示器上就會顯示出測得的HRC洛氏硬度值。測得的洛氏硬度值還可自動轉換成布氏硬度值，轉換后的布氏硬度值與臺式布氏硬度計的測量值之間具有相當好的一致性。這種由本公司獨創的儀器已申請了中國發明專利與國際專利。
一份蓋有中國知識產權局專利審查業務章的于2013年6月20日出具的國際檢索報告中給出了如下結論：
“權利要求1具備PCT條約第33條(2)規定的新穎性。權利要求2-10為權利要求1的從屬權利要求，從而也具備PCT條約第33條(2)規定的新穎性?！?/p>
“權利要求1具備PCT條約第33條(3)規定的創造性。權利要求2-10為權利要求1的從屬權利要求，從而也具備PCT條約第33條(3)規定的創造性。”
“權利要求1-10的便攜式數顯硬度計在硬度計的技術領域具有工業實用性，因此符合PCT條約第33條(4)有關工業實用性的規定?！?/p>
中國知識產權局的上述審查結論實際上已保證了該項技術獲得中國專利和國際專利的前景。
2013年沈陽天星公司又研發了基于測深法布氏硬度測量原理的PHBR-200型磁力式布洛硬度計，該儀器除具有PHR-200型儀器的洛氏硬度測試功能外，還具有布氏硬度測試功能，儀器采用2.5mm的硬質合金球壓頭，將儀器吸到被測工件上后，撥動手輪施加試驗力到187.5kg，停留10秒鐘后卸力到0，顯示器上就會直接顯示出布氏硬度值。該儀器不再采用光學系統，大大簡化了布氏硬度測量操作，使原來需要幾分鐘才能完成的測量操作只用十幾秒鐘即可完成，提高了測量效率，并且具有較好的測量精度。使用該儀器得到的壓痕是標準的布氏硬度壓痕，測量后可用40倍讀數顯微鏡或自動布氏壓痕測量儀檢驗測量結果，如果出現偏差還可以對儀器進行校正。這種儀器的采用可為電力行業的現場硬度檢測手段帶來較大的技術進步。
（4）測深法自動布氏硬度計
天星公司還有一種臺式的測深法自動布氏硬度計已研制成功，目前正在進行小批量生產，這種儀器是全自動測量，將待測件放到測量臺上后按一下啟動鍵，測量臺會自動升起，當工件接觸到壓頭時測量臺停止移動，壓頭自動向下施加試驗力，顯示器上顯示出逐漸上升的試驗力值，當試驗力達到3000kg后，儀器自動計時，閉環加力系統會隨時調整試驗力，使其一直保持在3000±10kg的范圍內。10秒鐘后自動卸壓到0，顯示器顯示出測得的布氏硬度值。該儀器同樣可以利用光學儀器對壓痕進行校驗，也可以對儀器的偏差進行校正。這種儀器非常適于對中小規格的高溫螺栓等零件進行快速的逐件檢驗，該儀器可以安放于電廠的材料倉庫，用于對入庫的材料或配件進行快速抽檢。
直讀布氏硬度計
（5）門式自動布氏硬度計
一種先進的門式自動布氏硬度計正在設計中，預計2014年上半年可出樣機，這種儀器有一個2mx2.5m的測量臺，在測量臺上方有一個可前后移動的（X軸），高2米的門式測量架，門架上有一個可左右移動的（Y軸） 硬度測量頭，測量頭的主軸可上下移動（Z軸），主軸下方左側有一個可上下移動（Z1軸）和左右移動的（Y1軸）可調自轉速度的銑刀頭，用于在零件上銑削出一個測量面，測量頭的右側有一個可上下移動的（Z2軸）球壓頭，球壓頭的上方有一個力傳感器和一個位移傳感器。整臺設備設置有7個伺服電機，可進行7個自由度的自動移動。測量臺的中間有一個高800mm的可移動測量臺，用于測量中小零件，移開這個測量臺可測量大型零件。測量首件工件時可操作控制板，讓測量頭找到零件完成測試，同時電腦系統會記下與測量點相對應的坐標。再測量同規格零件時，只要按動啟動鍵，儀器就可控制測量頭自動找到零件的坐標，完成自動銑削零件，自動測量，自動顯示布氏硬度值等動作。
這種儀器可用于電力設備的整機及配件的生產企業、鋼管廠等單位對批量產品進行逐件的快速布氏硬度檢驗。
上述天星硬度計為電力行業改善金屬監督手段提供了多種可選擇的、先進的檢測儀器。其中的磁力式數顯洛氏、布洛硬度計特別適合電力行業使用，可滿足電廠現場多數硬度檢測要求，特別是可以快速、準確地測量焊縫硬度，這一點對于電力行業具有突出的重要意義。
這些儀器可以在一定程度上代替里氏硬度計，用于要求精度更高、更可靠的硬度檢測場合，該儀器還可以在對里氏硬度計的測量結果產生懷疑或發生分歧時，在不切樣的條件下作為仲裁性的檢測手段，這種儀器的應用可帶來電力行業金屬硬度監督方面的技術進步。
以下是天星硬度計在電力行業的應用案例：
1．東方鍋爐廠
東方鍋爐廠原來使用的是國產的里氏硬度計。其鍋爐產品在接受國內某行業監督單位檢驗時，二者的檢驗結果經常不一致。后來東方鍋爐廠購買了沈陽天星公司生產的PHBR-100型磁力式布洛硬度計。在行業監督單位對東方鍋爐廠的某件鍋爐產品的監督檢查中監督單位使用瑞士進口的里氏硬度計檢驗結果為不合格，而東方鍋爐廠使用沈陽天星生產的磁力式布洛硬度計檢驗結果為合格，兩個單位之間就檢驗結果發生了嚴重的意見分歧，后來雙方通過協商決定切樣，到臺式布氏硬度計上檢驗，以切樣檢驗結果為準。通過切樣檢驗，證明試樣是合格的，并且證明天星公司生產的磁力式布洛硬度計與臺式布氏硬度計的檢驗結果具有相當好的一致性。對比試驗之后行業監督單位欣然接受了東方鍋爐廠的檢驗結果，并且對天星磁力式布洛硬度計給予了高度評價。此后不久，該單位就申報采購了4臺同型號的天星磁力式布洛硬度計。
2. 靖江格菱動力(中國)有限公司
2013年10月，靖江格菱動力(中國)有限公司為天津某電廠生產的鍋爐產品經行業監督單位檢驗為不合格，該監督單位使用了一種美國生產的里氏硬度計和兩種型號的瑞士里氏硬度計，三種里氏硬度計的檢驗結果也不盡相同。而格菱動力公司使用美國通用公司生產的超聲波硬度計，測量結果為合格，二者又發生了嚴重分歧。鑒于此，監督單位向沈陽天星公司提出要求，希望能提供一臺PHBR-200型磁力式數顯布洛硬度計到現場協助檢測。第二天，天星公司員工攜儀器到達現場，經檢測，天星硬度計與臺式布氏硬度計的測量結果只差2HBW，這一結果得到各方面的認可，對比結果證明格菱動力的超聲波硬度計測量結果偏低，而監督單位的兩臺里氏硬度計測量結果比天星硬度計偏高了16~37HBW，另一臺里氏硬度計的測量結果與天星硬度計的測量結果接近。

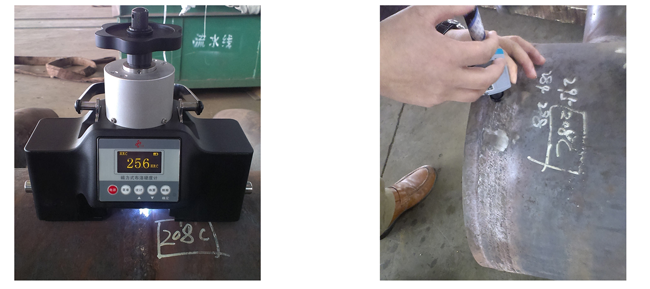

靖江格菱動力現場測試照片 靖江格菱動力現場測試照片

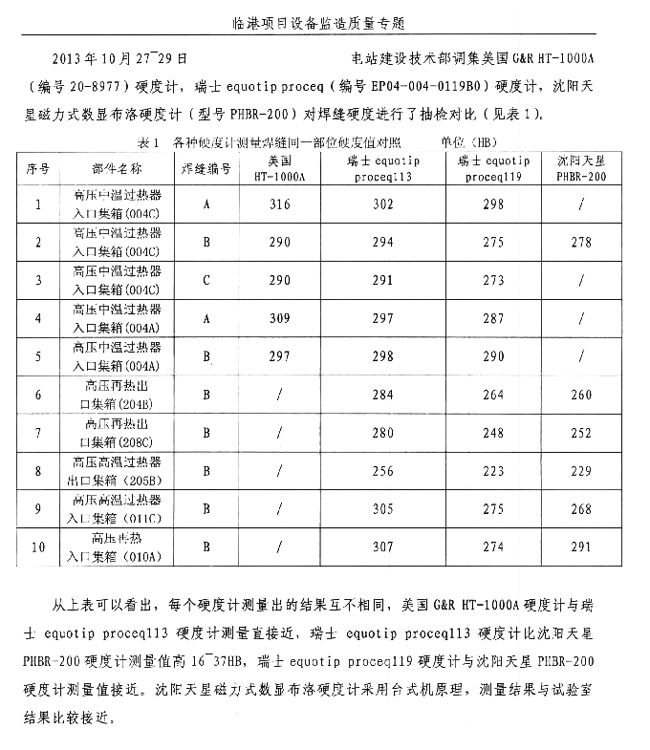

通過對比試驗，監督單位得出的結論是：“沈陽天星磁力式數顯布洛硬度計采用臺式機原理，測量結果與試驗室結果比較接近。”見下表：
