國際間標(biāo)準(zhǔn)硬度計量比對
由于硬度計量和檢測方法的特點，在現(xiàn)代科學(xué)技術(shù)發(fā)展中得到日益廣泛的應(yīng)用和重視。國際標(biāo)準(zhǔn)化組織（ISO）和國際法制計量組織（OIML）以及很多國家都制定一系列有關(guān)硬度計量及試驗方法的規(guī)程和標(biāo)準(zhǔn)。特別是國際標(biāo)準(zhǔn)化組織制定的國際標(biāo)準(zhǔn)較為詳盡。國際標(biāo)準(zhǔn)化組織（ISO）是一個由眾多會員國組成的聯(lián)合組織。它所制定的標(biāo)準(zhǔn)首先是由專業(yè)的技術(shù)委員提出草案，然后提交各成員團體表決，需取得至少75%參加表決的成員團體的同意，才能作為國際標(biāo)準(zhǔn)正式發(fā)布。因此，ISO標(biāo)準(zhǔn)是照顧到眾多成員國的，它適應(yīng)性廣，精度放得較寬，特別是由于沒有國際統(tǒng)一的硬度基準(zhǔn)器和傳遞系統(tǒng)，它具有明顯的世界性影響。但目前并非是世界上具有法律性的國際硬度標(biāo)準(zhǔn)。因此，各國的硬度計量及試驗法標(biāo)準(zhǔn)之間或與ISO之間只能說大體相同或互有補充。
我國是ISO組織的成員國，自改革開放后早已注意到與ISO標(biāo)準(zhǔn)一致的問題，在修訂和建立硬度試驗方法中，多等效采用ISO標(biāo)準(zhǔn)，但有些為結(jié)合我國國情，只保留微小差別。
我國自加入WTO以后，國際交往更頻繁，因此，對國外有關(guān)硬度計量檢定和檢測方法以及與硬度應(yīng)用相關(guān)的標(biāo)準(zhǔn)應(yīng)有所了解，如在進出口貿(mào)易中，對對方硬度測試精度、檢測方法特點等有所了解，將會處于主動地位。為此，將介紹ISO和ASTM（美國材料與試驗協(xié)會標(biāo)準(zhǔn)）等有關(guān)硬度計量檢定和檢測方法以及與應(yīng)用相關(guān)的硬度檢測規(guī)程和標(biāo)準(zhǔn)號（主要常用方法標(biāo)準(zhǔn)號，不是全部的），供讀者在需要時進一步檢索。
一、國際比對
硬度計量測試作為生產(chǎn)過程中的品質(zhì)控制及產(chǎn)品驗收的重要手段之一，在國際上同樣受到重視，隨著全球經(jīng)濟一體化的形成和發(fā)展，各國之間的交流和合作更加活躍，人們越來越關(guān)心各國的標(biāo)準(zhǔn)，硬度量值是否相近和一致，如果示值一致，在不久的將來就可以達到互相認(rèn)可對方的檢測結(jié)果，實現(xiàn)免檢。極大的推動相互合作。為此近年來各國之間紛紛進行雙邊的、區(qū)域性的、或主要工業(yè)國家之間的各種硬度值比對。我國參加了這些國際比對，取得較好結(jié)果。
1. 1994年中國計量科學(xué)研究院（NIM）與意大利國家計量研究所（IMGC）進行了洛氏硬度值的比對。比對結(jié)果見下表，兩國硬度值接近，尤其是HRC標(biāo)尺差值不大于0.1 HRC。

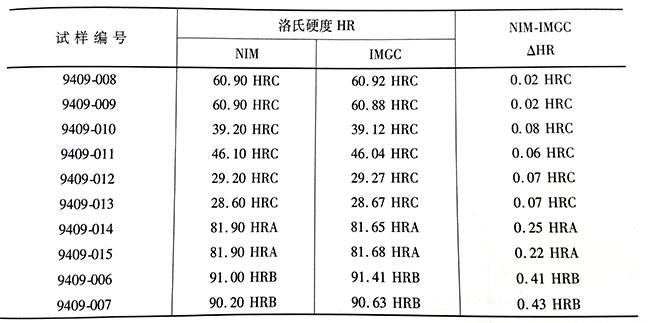

中國（MIM）與意大利（IMGC）洛氏硬度值比對結(jié)果
2. 1995～1996年，中國計量科學(xué)研究院參加了由美國國家標(biāo)準(zhǔn)技術(shù)研究院（NIST）組織的“建立一個世界通用的采用標(biāo)準(zhǔn)金剛石壓頭的洛氏硬度標(biāo)尺”項目，中、美、意及日本國家計量研究所、德國聯(lián)邦材料檢驗研究院等參加了本項目。

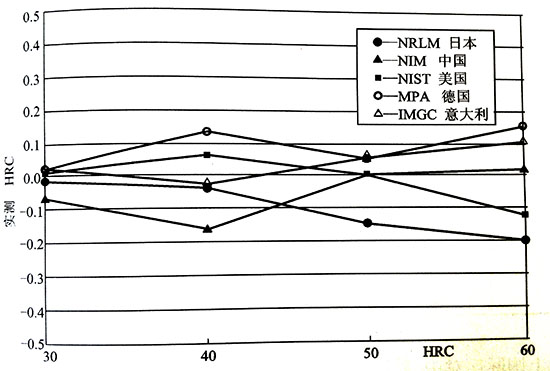

圖1 同一壓頭在各國基準(zhǔn)儀器上測試的對比結(jié)果

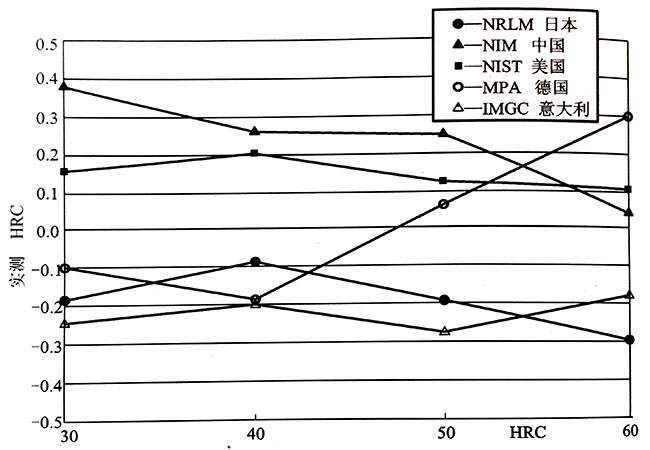

組織者希望通過一系列國際比對證明，只要采用幾何形狀經(jīng)過嚴(yán)格檢驗的標(biāo)準(zhǔn)金剛石壓頭、采用相同或近似的試驗條件等程序，以及準(zhǔn)確、可靠的國家基準(zhǔn)儀器，就可以得到可以比較的，相差較小的測量結(jié)果，從而探索建立一個世界通用的洛氏硬度標(biāo)尺，達到統(tǒng)一示值的目的。圖1為采用同一金剛石壓頭，由5個國家的國家基準(zhǔn)測得的硬度值，5個國家基準(zhǔn)的硬度變化范圍為（-0.1～+0.16）HRC，甚為接近。圖2為5個國家基準(zhǔn)儀器，采用各自的基準(zhǔn)壓頭得到的硬度值，5個國家相差范圍為（-0.29～+0.38）HRC，這個結(jié)果比圖1的結(jié)果相關(guān)大一些，這就是各自壓頭帶來的誤差。NIST采用11個壓頭進行的比對試驗，其變化范圍為（-0.17～0.23）HRC。以上試驗說明，金剛石壓頭是硬度值主要誤差來源，因此，其幾何形狀必經(jīng)過嚴(yán)格的檢驗。
表2 各國的基準(zhǔn)壓頭和基準(zhǔn)儀器比對結(jié)果
3. 1998年，中國計量科學(xué)研究院參加了歐共體德國MPA NRW組織的類似的國際比對（Worldwide unified Scale Rockwell with conical indenter）,SMT4 CT96-2096(DG-CZJU)大部分歐洲及中、日、美等國家參加。

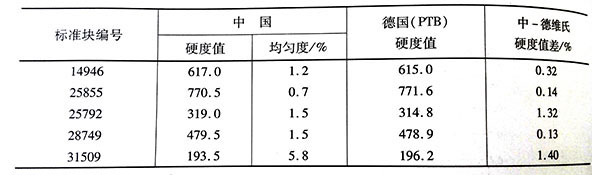

1998年亞太組織APMP也組織了一次硬度值國際比對（APMP Intercomparison on Hardness）。另外，1994年中國與德國（PTB）維氏硬度值（HV 33）比對結(jié)果，見下表。
在所有以上國際比對中，我國硬度基準(zhǔn)值與世界上發(fā)達國家國孫比對先結(jié)果相互相差非常微小，這說明我國國家硬度基準(zhǔn)及檢定、測試均具有國際先進水平。
這一系列的國際比對都是為了相互了解各國硬度示值的精度和差異情況，探討縮小、統(tǒng)一示值的途徑，這是為保障今后國際經(jīng)濟合作活動的開展，是有非常積極意義的。
二、展望

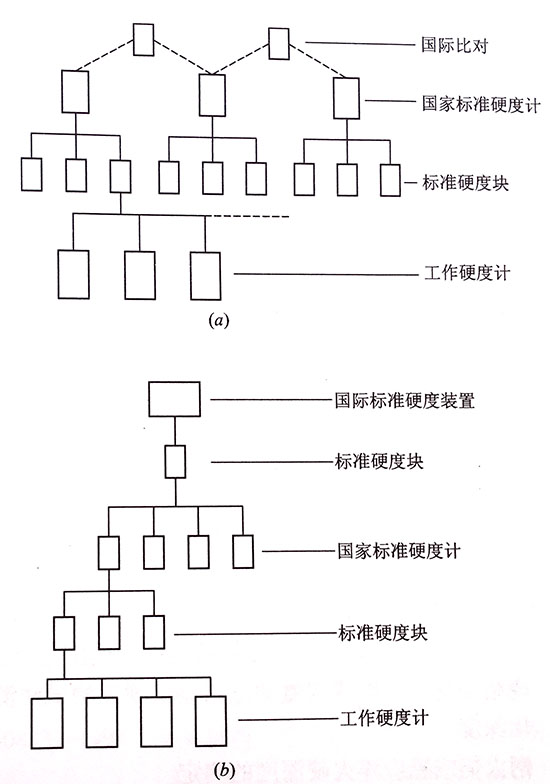

目前硬度量值的傳遞系統(tǒng)如圖3a所示。國家標(biāo)準(zhǔn)硬度之間依靠相比對來聯(lián)系。設(shè)想的硬度傳遞系統(tǒng)如圖3b，即將來建立國際標(biāo)準(zhǔn)硬度裝置后的情況。
表3 硬度量值的傳遞系統(tǒng)
