球磨機(jī)用磨球的硬度檢測方法
適用于球磨機(jī)作研磨介質(zhì)的磨球主要用于選礦、火力發(fā)電、建材和化工等領(lǐng)域，用以粉碎和研磨礦石、煤和水泥等相關(guān)物料。
目前應(yīng)用較多的鍛、軋鋼磨球、鑄造磨球。在磨球的技術(shù)要求中，硬度是重要的技術(shù)指標(biāo)。磨球的硬度除開對其表面硬度有要求外，在硬度檢測中還應(yīng)用了體積硬度（AVH）如鋼球達(dá)到表面很高硬度，但只有很薄一個表層，表面與內(nèi)部組織存在較大的組織應(yīng)力和工藝過程中產(chǎn)生大的熱應(yīng)力差時，鋼球壽命短，還易在磨制過程中發(fā)生碎裂。以下分別介紹軋制鋼球和鑄造磨球的硬度要求及檢測方法。
鍛軋鋼球的硬度測試
1. 公稱直徑
適用從20 mm~130 mm范圍的鋼球。
2. 鋼球硬度的規(guī)定
鋼球硬度應(yīng)符合下表規(guī)定。
鋼球硬度表
牌號 | 平均體積硬度（HRC） | 表面硬度（HRC） |
QA—60 QA—50 AB—45 AB—35 | ≥60 ≥50 — — | — — ≥45 ≥35 |
3. 檢測方法
鋼球表面用肉眼進(jìn)行檢查。

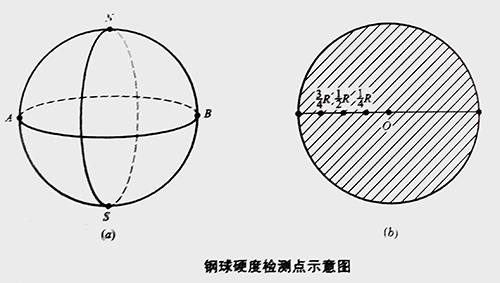

鋼球的表面硬度按GB 230《金屬洛氏硬度試驗(yàn)法》測定，參見上圖，每個抽檢鋼球上測定4個點(diǎn)，其中兩個點(diǎn)在鋼球軋制時的”NS兩極區(qū)”，另兩個在鋼球軋制時的“AB赤道區(qū)”，取其算術(shù)平均值。
鋼球平均體積硬度按GB 230測定，每個鋼球測5個點(diǎn)，其中1個點(diǎn)在鋼球表面，另4個點(diǎn)分別在鋼球同一全剖面上的3/4R\1/2R\1/4及球心處。
鋼球平均體積硬度計(jì)算：
平均體積硬度=0.289*表面硬度值+0.437*3/4R處理硬度值+0.063*1/4R處之硬度值+0.009*芯部硬度值HRC。
