錘擊布氏硬度檢測方法簡介
錘擊式布氏硬度是依靠人力錘擊一個專用的小型裝置（錘擊硬度計），將裝置中淬過火的鋼球同時壓入試件和標準桿的表面，通過兩者的壓痕直徑比例關系來計算出硬度關系，傳統的錘擊布氏硬度檢測方法的測試精度不高常被稱為近似硬度檢測方法，但由于這種方法使用方便，硬度計能隨身攜帶且價格低廉而被材料倉庫、生產車間廣泛的應用于體積重量較大的金屬制件上?；阱N擊布氏硬度檢測方法的特點沈陽天星試驗儀器有限公司改進了原始錘擊布氏硬度計的結構，使儀器在質量和測試精度上都有了很大的提升。下面我們就改進后的錘擊布氏硬度計加以介紹。
一、儀器的結構及試驗原理
沈陽天星公司改進的錘擊布氏硬度計利用剪銷結構替代了原始的標準桿結構，是利用已知硬度的剪銷來控制對被測工件所加的力，使對被測件所加的力為已知數值，這樣就可以直接利用布氏硬度檢測的原理測量壓痕直徑算出工件的布氏硬度值。

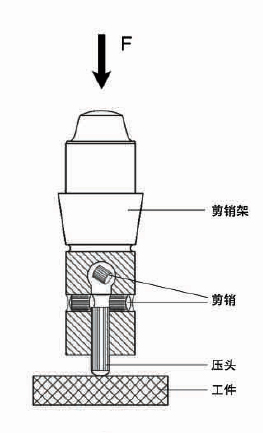

沈陽天星錘擊硬度計結構圖
如上圖所示，剪銷被放入銷架橫孔內，壓頭球面朝外從下部推入剪銷架豎孔內，并與剪銷相接觸。剪銷架被放入沖擊套筒內。
當對剪銷架施加試驗力時，試驗力通過剪銷傳遞到壓頭上，將壓頭壓入試樣表面。當試驗力達到剪銷的額定切斷力1580 kg時，剪銷被剪銷架和壓頭組成的剪切系統切斷，壓頭退入剪銷架豎孔深入，加力過程瞬間結束，此時試樣上被壓出一個圓形的壓痕，用讀數顯微鏡讀出壓痕直徑，經過查表就可得到試樣精確的布氏硬度值。
二、剪銷式錘擊布氏硬度計的使用方法

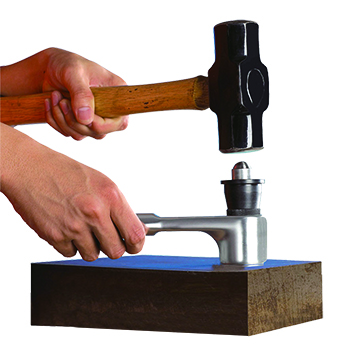

沈陽天星剪銷式錘擊布氏硬度計
1. 檢測前，應將被測工件的的待測部位表面除去銹蝕、氧化皮等。如有必要還需對被測工件表面做磨光處理，以保證在檢測后壓痕清晰可見。
2. 將剪銷插入到剪銷架的橫孔內。
3. 將剪銷架放入套筒中。
4. 將扶持手柄放到待測試樣上后將套筒放入扶持手柄內，讓套筒底面與試樣完全接觸。
5. 用一把3磅重的錘子敲擊測頭頂部，敲擊力應足夠使剪銷完全斷開。
6. 取出折斷的剪銷（注：如剪銷沒有完全折斷則此次測量失敗，需更換一支新剪銷對待測工件的另一部位進行重新的測試）。
