動態加力的便攜式布氏硬度計介紹
一、沖擊式布氏硬度計（原名攜帶式布氏硬度計）
沖擊式布氏硬度計如圖1所示。儀器是一個小型的簡單裝置，裝置內部有一個彈簧、一個彈簧壓縮及釋放機構，裝置端部有一個鋼球。測試時，將裝置緩慢下壓，彈簧先被壓縮，再被釋放，沖擊力使鋼球壓入試件表面，試件表面留下壓痕。用讀數顯微鏡測出壓痕直徑，查表，得到布氏硬度值。國家計量檢定規程JJG870-1994規定了對這種儀器的檢定方法。
這種儀器結構簡單，使用方便，價格便宜。但是試驗力是不確定的，誤差較大，精度為±8%。儀器可應用于對布氏硬度測量精度要求不高的場合。由于這種儀器技術太陳舊，其穩定性不及錘擊布氏硬度計，在生產現場已較少使用。
二、錘擊式布氏硬度計
錘擊布氏硬度計如圖2所示。儀器由支架、鋼球、條型硬度塊和讀數顯微鏡組成。測試時用錘子敲擊支架頂部，鋼球上的沖擊力會同時作用于試件和硬度塊，在試件和硬度塊上留下壓痕，兩個壓痕具有一定的比例關系，分別測出兩個壓痕直痕，查表，得到布氏硬度值。美國標準ASTM A833規定了這種試驗方法，國家計量檢定規程JJG411規定了對這種儀器的檢定方法。
這種儀器結構簡單，使用方便，價格便宜。但是試驗力是不確定的，誤差較大，精度為±8%，條形硬度塊的精度要求是±4%，低于普通布氏硬度塊。儀器可應用于對布氏硬度測量精度要求不高的場合。這種儀器目前在國內鑄造、鍛造、軋鋼、熱處理等行業被普遍應用于生產現場。
三、 剪銷式錘擊布氏硬度計

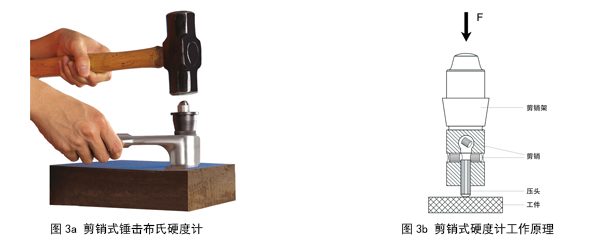

剪銷式錘擊布氏硬度計如圖3a所示，其結構如圖3b所示。儀器由剪銷架、剪銷、球面壓頭、套筒及扶持手柄組成。測試時剪銷和壓頭安裝到剪銷架上，剪銷架放入套筒，套筒放入扶持手柄，然后放到試件上，用手錘敲擊剪銷架頂部，試驗力通過剪銷傳遞到壓頭上，壓頭的球形端面壓入試樣，留下壓痕，當敲擊力達到剪銷的額定切斷力1580 kg時，剪銷會瞬間被剪銷架和壓頭構成的剪切系統切斷，壓頭退入剪銷架內，試驗力消失，壓頭上實際受到的試驗力正好是1580 kg，測出壓痕直徑，查表，就可得到布氏硬度值。
剪銷式布氏硬度計符合布氏硬度試驗的相似性原理。儀器測試力F=1580 kg，壓頭球面直徑D=7.26 mm，F(xiàn)/D2值等于30，試驗條件等效于3000 kg力、10 mm球。
采用靜態加力方式的剪銷布氏硬度計如圖3c所示。
剪銷式布氏硬度計操作簡單，使用方便，其原理更接近布氏硬度試驗原理，可靠性高。儀器試驗力準確，測試結果重復性好，精度高，錘擊加力方式，誤差小于±5%，靜態加力方式誤差小于±3%。這種儀器在歐美國家有著廣泛應用，國內目前已有生產。
正在起草的國家計量校準規范JJF××××《攜帶式布氏硬度計》規定了對三種動態加力布氏硬度計的校準方法。
