布氏硬度相似原理及其應用
在進行布氏硬度試驗時，照常理分析，即用同一球體對應同一試樣，當變換試驗力時，凹印面積會有變化，試驗力大壓痕深，凹印面積大；試驗力小壓痕淺，凹印面積小，但單位面積上的抗力應是相同的，即布氏硬度值應為常數。對于不同硬軟的試樣，當變換試驗力時應有對應的差值 ，保證不同材料的可比性。實際上，在硬度檢測中試驗力與球任意變換時，直徑的變化與凹印面積的變化在球冠與接年球徑處是非線性關系的，對于硬較差異大的材料，壓頭壓入深淺不同其應力狀況也是復雜的。所以，上述理想狀況不存在。也就是說，在布氏硬度試驗中，不能任意選擇壓頭和試驗力，必須遵守一定的規則，這就提出了相似原理問題。
相似原理的應用，在布氏硬度試驗方法中非常重要的，對它應有清楚的認識和理解才能運用自如和獲得較準確以及可比較的數據。對于硬度不同的各種材料，如能采用變換試驗力和相應變換壓頭球徑的辦法獲得統一的壓入角，這就可能獲得準確的可比的硬度值。但在實際工作中，由于材料的千差萬別，不同材料硬度值的變化范圍很大，目前還不能實現這一技術要求。因此，進行布氏硬度試驗時，為了得到較理想的結果和技術上又便于實現的辦法，注意選擇試驗力和球的合理搭配，控制壓入角和壓痕直徑在一定范圍內變化，就能獲得對同一種材料有相同的硬度值；對不同硬度的材料能獲得可比較的硬度值的結果。
實踐證明，即使同一種材料，用固定直徑的球形壓頭，其硬度值隨著試驗力的改變也會存在著差異。其關系見圖1。
圖1中球體直徑不變，僅試驗力變化而引起球體壓入深度變化，壓痕和壓入角將相應發生變化，圖1中是鋼球直徑為φ10 mm，布氏硬度值分別為228 HBS 10/3000/30；100 HBS 10/1000/30；16 HBS 10/500/30三種不同材料試樣。在變換試驗力的情況下所得到的布氏硬度值與壓痕直徑之比的關系曲線。
由圖1可以看出，當試樣硬度高，用直徑D=10 mm鋼球，試驗力F為29.42 kN(3000 kgf)時，其壓痕直徑d等于0.24D，HB值低于220，如選用4.903 kN(500 kgf)試驗力時，壓痕直徑小于0.2D，HB值更低一些。但當試樣硬度較低時（46 HBS 試樣）用φ10 mm，鋼球若選 用29.42 kN(3000 kgf)試驗力，其壓痕直徑d在0.8D以上，此時壓入角增大很多，硬度值僅相當于30 HBS。對于這一試樣如選用4.903 kN（500 kgf）或90908 kN（1000 kfg）試驗力，壓徑直徑落在0.24—0.6D之間，用4.903 kN試驗力的壓痕直徑正好約為0.37D，得到的硬度值很準確的。
從圖1和以上文字?jǐn)⑹鲋锌煽闯?，布氏硬度試?yàn)中，根據被試材料的硬軟、壓頭球徑大小和試驗力大小的合理選用，可以控制壓痕直徑和壓入角的大小。根據GB 231.1-2002規定，壓痕直徑應控制在0.24D—0.6D之間，最理想的直徑為0.375D，壓入角應在28°—74°之間，最理想的為角為44°，此時球體壓印的外切交角為152°—106°之間，最理想的為136°。因此當直徑低于0.24D或高于0.6D時都無法從壓痕直徑、試驗力與硬度值對照表中查到數據。

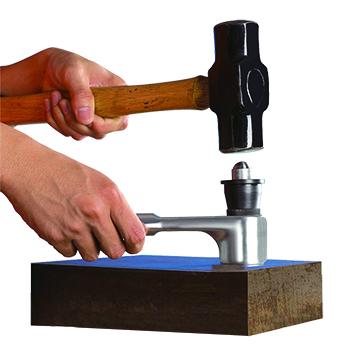

沈陽天星試驗儀器有限公司所生產的剪銷式布氏硬度計就是根據布氏的相似原理制造的。其試驗力F=1580 kgf，壓頭直徑D=7.26 mm，F(xiàn)/D2值等于30，完全符合布氏相似性原理等效于3000 kfg力，10 mm球。
