硬度的標注及圖紙上的表示方法
1. 硬度的標注
常用的布氏、維氏、努普氏硬度檢測結果，一般不標注量綱。洛氏、肖氏、里氏、巴氏、韋氏均無量鋼。以上硬度檢測結果書寫時，參考本書中各種方法的結果書寫介紹。
布氏、維氏、努普氏方法在表格眉欄中標注時，只需寫明如：HBW、HV、HK和相應的檢測條件如：HBW5/750；HV10；HK1。肖氏、里氏、巴氏、韋氏在表格欄中標注時，只需寫明如：HS、HL、HBa、HW。洛氏要在其代表符號HR后寫明標尺如：HRC、HRA、HRB、HRF……。
不應使用的單位標注為：MPa、N/mm2(不符合標準規定)。
2. 硬度在圖紙上表示方法的通用原則
1）零件圖紙上的熱處理技術要求是指成品零件熱處理最終狀態應達到的技術指標。
2）熱處理技術要求可以用已標準化的符號、代號注明，也可以用文字說明，文字說明一般寫在圖面右下角的標題欄上方，與其他工藝要求寫在一起。能在圖形上標注的，盡量避免用文字說明。
3）技術要求標注必須簡明、準確、完整、合理。如果技術內容要求較多，且另有技術標準或技術規范的，除標注主要內容外，可寫明按某標準某技術規范執行。
4）技術要求的指標值，不能只標注一個固定數值，如50HRC，應采用范圍表示法標出上、下限，如60~65HRC；DC=0.8~1.2.也可用偏差表示法以技術要求的下限名義值下偏差零加上上偏差表示，如600+5 HRC；DC=0.80+0.4特殊情況下也可只標注下限值或上限值，如不小于50HRC，不大于229HB。布氏法也有用對印痕直徑的大小要求來標注。
5）各種各表面熱處理零件均應標注表面硬度、有效硬化層深度、處理方法、層深代號及測量方法符號，詳情請見下表：
各種表面處理零件代號硬化層深和測定方法
表面熱處理方法 | 有效硬化層深度代號 | 層深和測量方法 |
表面淬火回火 | DS | 深度>0.3mm時按GB 5617 深度≤0.3mm時按GB 9451 |
滲炭或碳氮共滲淬火回火 | DC | 深度>0.3mm時按GB9450 深度≤0.3mm時按GB 9451 |
滲氮 | DN | 按GB/T 11354 |
注：標注時單位可省略。 | ||
6）零件局部熱處理時需將有硬化要求的部位在圖形上用粗點劃線框出，如果是軸對稱零件，也可用一條粗點劃線畫在熱處理部位的外側表示。
7）要求零件硬度檢測必指定點（部位）時，用圖1符號表示。
8）如零件形狀復雜，熱處理技術要求難以標注，用文字說明又不易表達時，可另附圖示。此時附圖上與熱處理無關的內容均可省略。

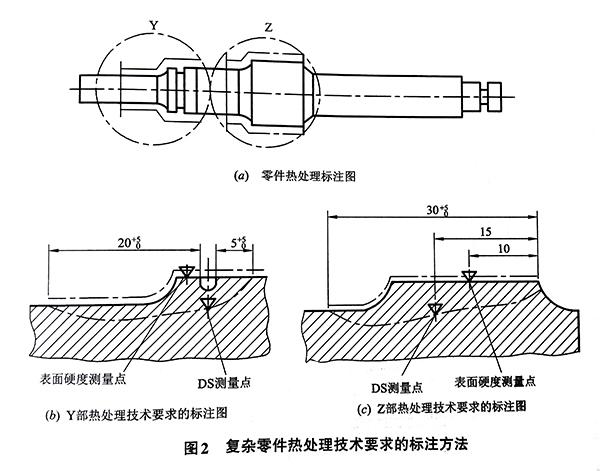

以圖2c部標注圖為例，在圖上對稱軸30 mm（可正5mm）點劃線段內進行表面淬火回火處理。硬度測試點在圖示10mm處。
