鋼的淬透性硬度檢測方法（1）
一、符號
符號說明
符號 | 說明 | 數值 |
L D T Tm T a l e h d J××-d JHV××-d | 試樣總長度/mm 試樣直徑/mm 試樣在加熱溫度下的保溫時間/min 試樣從爐中取出到開始淬火延遲的最長時間/s 冷卻水溫度/℃ 垂直供水管內徑/mm 從噴水管口到試樣下端面的距離/mm 測定硬度用平面的磨削深度/mm 無試樣放置時水射流的自由高度/mm 從淬火端面到硬度沒量點的距離/mm 距離d處的Jominy淬透性指數（以洛氏HRC值-mm表示） 距離d處的Jominy淬透性指數（以維氏HV 30值-mm表示） | 100±0.5 Φ2500.5 30±5 5 10~30 Φ12.5+0.5 12.5+0.5 0.4~0.5 65±5 |
二、試樣
1. 樣坯的準備
1）選用鍛造或軋制方法制取坯料。
2）坯料經切削加工成直徑30 mm的樣坯。
3）樣坯應按鋼種產品技術條件規定的正火溫度進行處理，正火保溫時間在30~60 min之間（制取的樣坯如已是正火狀態，可不再進行正火處理）。
2. 試樣

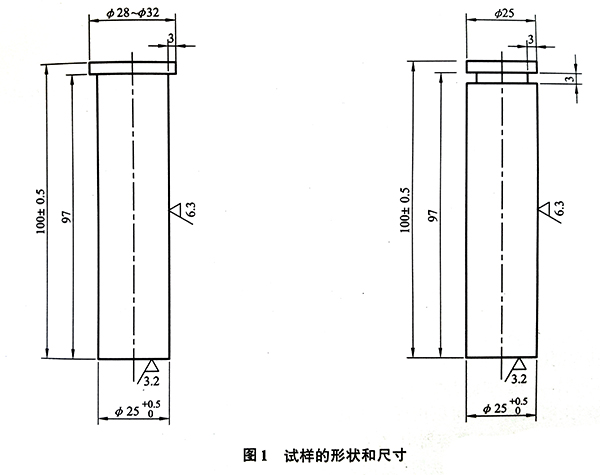

1）試樣是用熱處理后的樣坯經切削加工制成，試樣的圓柱表面應精車；試樣的淬火端面最后應進行適當?shù)木毤庸?，最好用磨削加工制得，并且不?yīng)有毛刺。見下圖1。
2）試樣的不淬火端帶有凸緣或凹槽，其作用是為能快速將試樣安放到特制的支架上并能準確定位對中。
三、淬火裝置
1. 淬火裝置由支架和噴水管組成。噴水管口內徑為12.5±0.5 mm見圖2。試樣吊掛在支架上，用向上噴射的水流使試樣端面淬火。
2. 噴水管口至試樣下端面的距離為12.5±0.5 mm。支架應保證試樣的軸線與噴水口的中心線同一垂直直線上，淬火時應保持水流穩定不變。
3. 未放置試樣時，從噴水管口射出的水流自由高度應穩定在65±5 mm（見圖3）
四、試樣的加熱和淬火
1. 試樣的加熱
1）根據試樣鋼種鋼號，在有關產品技術條件規定的淬火溫度下保濕30±5 min（特殊協議按協議規定）。
2）試樣加熱和保溫時，應防止脫碳、滲碳或產生明顯氧化。可以用可控氣氛熱處理爐或把試樣放入金屬容器中，在容器底部放入少量粒狀石墨或鑄屑（見圖4）。禁止在鹽洛爐中加熱。
3）準確測溫和控制加熱所需的最短時間，可采用沿試樣軸線鉆孔插入熱電偶測溫方法。
2. 淬火
1）在噴水管口上面置一活動擋水板（見圖2），人中取出試樣后迅速放置到支架上，抽開擋水板，水射流噴向試樣端面開始淬火。上述過程不應超過5 s。
2）噴水時間至少保持10 min，之后可將試樣浸入水中冷卻。水溫應在10~30 ℃之間。
