鋁及鋁合金韋氏硬度檢測(2)
4.測量步驟
1）將試樣置于砧座和壓針之間，壓針應(yīng)與檢測面垂直。輕輕壓下手柄，使壓針壓住試樣。
2）快速壓下手柄，施加足夠的力，使壓針套筒的端面緊壓在試樣上，從表頭讀出硬度值（精確到0.5 HW）。超出限度的壓下力，會被彈簧平衡掉，不會損壞硬度計。
3）再次測量時兩相鄰壓痕中心間距離應(yīng)不小于6 mm。
4）在測量較軟金屬時，表頭指針上會瞬間達(dá)到某一數(shù)值，隨后可能會稍有下降，此時測量值以觀察到的最大值為準(zhǔn)。
5）在一般情況下，每個試樣至少測量3個點，以測量值的算術(shù)平均值作為試樣硬度值，計算結(jié)果修約到0.5 HW。
5.檢測結(jié)果處理與硬度值表示
1）結(jié)果處理
以三個測量值的算術(shù)平均值為試樣的硬度值，計算結(jié)果修約到0.5 HW.
2)硬度值的表示
韋氏硬度用符號HW表示，HW之前為硬度值，如檢測韋氏硬度值為11時，表示為11HW。
鋁合金韋氏硬度與洛氏、布氏硬度抽換算關(guān)系見表1。

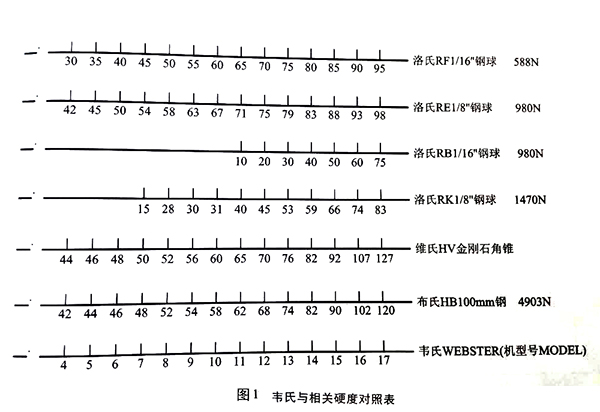

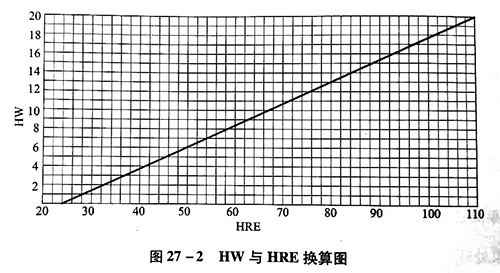

HW與HRE換算曲線見圖2，韋氏硬度與其他硬度值對照表見1。
表1 硬度換算表
HW | HRE | HV |
20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 | 110.0 105.0 101.0 97.0 92.5 88.0 84.0 79.5 75.0 71.0 67.0 62.5 58.0 54.0 49.5 45.0 41.0 37.0 32.5 28.0 |
131 119 108 99 91 83 78 73 69 65 61 58 |
