磁力式硬度計產品介紹(1)
1.最早的磁力式硬度計
最早的磁力式硬度計是1954年美國專利2693698公開的電磁式硬度計，如圖1所示。
圖1 電磁式磁力硬度計
儀器上有一個提手、一個加力手輪、一個用于洛氏硬度讀數的轂輪、一個用于指示力值的表頭、在導磁體內有一個電子線圈、一個電源扦座用于連接交流電源。當接通電源時，在電子線圈周圍產生電磁場，儀器放到鋼鐵材料上時，電磁場產生的強大吸力會使儀器吸到鋼鐵材料上，這時就可以通過操作加力手輪來測試鋼鐵材料的洛氏硬度。
該儀器最大的問題是需要交流電源，顯而易見，在工廠現場拖著交流電源工作的便攜式硬度計會很不方便，并且還存在人身安全方面的隱患。這種儀器只出現在專利文獻中，目前已找不到產品方面的信息。
2.奧地利生產的磁力式硬度計

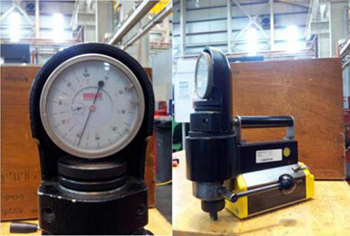

奧地利emco公司曾經生產了一種磁力式硬度計，如圖2所示。
圖2 奧地利生產的磁力式硬度計
該儀器由三部分組成，包括該公司生產的C型便攜式洛氏硬度計測頭，一個市售的小型磁力吊以及一個帶有提梁的安裝框架。筆者曾經有機會深入了解emco公司生產的C型便攜式洛氏硬度計，該儀器試驗力由兩個被預壓縮的彈簧提供，其中一個彈簧產生10 kg的初試驗力，一個彈簧產生150 kg或100 kg的總試驗力。測試操作步驟是，測試桿扳到位置1，初試驗力被加到壓頭主軸上，測試桿扳到位置2，加上主試驗力，測試桿再扳到位置1，回到初試驗力，在表頭上讀取洛氏硬度值。
該儀器測試很方便，只是重量會重一些。目前該儀器已經停產，在emco公司的網站和產品樣本中已找不到這種產品。目前能找到的只是一張舊儀器的照片。
3.意大利生產的磁力式硬度計
意大利Affri公司生產的RS-MAG型磁力式硬度計于2012年上市，這種儀器有指針式和數顯式兩種類型，如圖3所示。
圖3 意大利生產的磁力式硬度計
儀器的結構與奧地利儀器大致相同，也是由硬度測量頭、磁力吊和安裝框架兼提手組成。與奧地利產品不同的是意大利儀器制造的更精致，并且實現了數字顯示，在數字顯示的儀器中還采用了力傳感器，試驗力的力值可以在顯示器上讀出。儀器的測量操作很簡單，只要向下拉動測量桿，保持4秒鐘時間，即可完成全部測試。在指針表頭或數字顯示器上就可以讀取測得的硬度值。儀器電源采用6V充電電池，儀器凈重25 kg。
意大利的這種儀器測試精度高，測試操作非常簡單，便于測試工件的邊緣。這種儀器可以選購測試洛氏硬度的規格，也可選購測試布氏硬度的規格，其測試方法和測試精度等主要技術指示都符合相關的國際標準ISO 6508.2和ISO 6506.2。
該儀器存在的唯一不足之處就是比較重。作為現場使用的便攜式硬度計，25 kg的重量顯然重了一些，儀器的搬動會很不方便。
