磁力式硬度計產品介紹(2)
4. 中國生產的磁力式硬度計
機械式磁力硬度計
沈陽天星試驗儀器有限公司從2008年開始，先后研發了4種類型的磁力式硬度計。其中最先研制的是PHR(PHBR)-100型磁力式洛氏（布洛）硬度計。如圖4所示。該儀器獲得了中國實用新型專利，專利號為ZL200820231921.9。
圖4 中國生產的機械式磁力硬度計
該儀器的出現早于意大利產品，它創造性的采用了2個磁力吸盤實現將硬度測頭固定在鋼鐵工件上，這種結構大大減輕了儀器重量。儀器主要由二個磁力吸盤和一個硬度測量頭構成。硬度測量頭上有一個手輪加力機構，一個指示表用于指示試驗力值，一個安裝在加力主軸上的螺旋測微計用于精確測量壓痕深度，一個安裝在加力主軸上的讀數轂輪用于讀取洛氏硬度值。
洛氏硬度計的測量操作過程包括操作手輪施加初試驗力、轂輪歸零、再用手輪施加總試驗力、保持試驗力、試驗力退回到初試驗力、讀取轂輪上的硬度值、卸除全部試驗力等步驟。對于布氏硬度計，測量操作過程比較簡單，只要換上2.5 mm的球壓頭，加力到187.5 kg，保持10秒鐘，卸除全部試驗力，即可在工件上壓出一個標準的布氏硬度壓痕，用儀器附帶的讀數顯微鏡讀出壓痕直徑，查表，即可得到工件的布氏硬度值。
這種磁力式硬度計其原理和測試精度都符合相關的國家標準GB/T 230.2及GB/T 231.2，儀器可用于測試平面及曲面工件，最小測試平面面積是180 mm×60 mm，最小測試曲面直徑為50 mm。儀器分辨率為0.5 HR，儀器凈重4.7 kg。
該儀器測試操作不如意大利儀器簡單，不能像單吸盤硬度計那樣測試工件邊緣，它最大的優點是輕便，其重量不及意大利儀器的五分之一。
數顯磁力硬度計
2012年，沈陽天星試驗儀器有限公司研發出了PHR（PHB、PHBR）-200型數顯磁力式硬度計，該儀器獲得了中國發明專利，專利號為ZL201210065120.0，相應的日本專利和美國專利已通過審查，即將獲得授權。這種儀器在世界上首次將旋轉編碼器和螺旋測微計相結合用于壓痕深度測量，實現了壓痕深度測量的高精度和高分辨率。該儀器在世界上首次在便攜式硬度計上采用了先進的測深法快速布氏硬度試驗原理，可直接顯示布氏硬度值，大大簡化了測量操作，提高了測量速度。無論是測試洛氏硬度還是布氏硬度，只要完成加力、保持、卸力、讀數4步操作即可快速完成硬度測試。

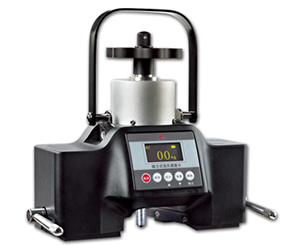

圖5 中國生產的數顯磁力硬度計
儀器主要由二個磁力吸盤和一個數顯硬度測量頭構成，如圖5所示。在硬度測量頭上有一個手輪加力機構、一個力傳感器、一個由旋轉編碼器和螺旋測微計構成的壓痕深度測量機構，一個單片機電子測量系統和一個數字顯示器。儀器可在車間和戶外的較寬范圍內使用，使用環境溫度為0～50℃。
儀器原理、測試精度、最小測試面積、最小測試曲率都和機械式磁力硬度計相同。儀器可以隨時通過測試標準硬度塊校正測量誤差，保證儀器在長期使用中保持較高的測量精度。儀器電源是三節五號電池，可以連續工作20小時，儀器凈重4.9kg。儀器有洛氏、布氏、布氏+洛氏、布氏+洛氏+測深布氏4種型號可供選擇。
單吸盤數顯磁力硬度計

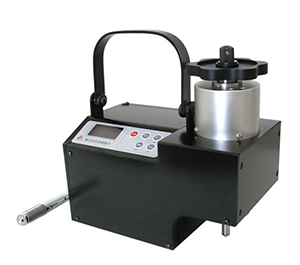

圖6 中國生產的單吸盤數顯磁力硬度計
這是一種與意大利儀器結構相近的磁力式硬度計，如圖6所示。儀器由磁力吸盤、硬度測量頭和位于磁力吸盤上邊的電子測量系統構成，測量頭內部結構與數顯磁力式硬度計相同。其性能及測量操作與數顯磁力式硬度計相近，重量低于意大利硬度計。
筆者作為磁力式硬度計的研發人員，在研發過程中體會到，采用單磁力吸盤結構，在提供相同試驗力的條件下，很難實現輕便化。從受力方式上分析，單磁力吸盤更容易在施力過程中被撬起，因此必須大大增加磁力吸盤的體積和重量，以便提供更大的磁吸力。這是單磁力吸盤結構的固有缺陷。
磁力式液壓布氏硬度計
眾所周知，布氏硬度試驗的最大優點在于其代表性好，由于布氏壓痕較大，布氏硬度可反映較大范圍內金屬各組成相共同作用的結果，不受局部組織不均勻或粗大晶粒的影響。因此，如果可能，在布氏硬度測試時應盡量選用大的試驗力和大的球壓頭，球壓頭越大，測量結果越準確，重復性越好。例如測試組織不均勻、晶粒較大的灰鑄鐵工件就不允許采用2.5mm球、187.5Kg試驗力的試驗條件。
基于上述考慮及客戶的要求，沈陽天星公司將便攜式液壓布氏硬度計的測量頭和兩個大型磁力吸盤相結合，研制了PHB--750型磁力式液壓布氏硬度計。如圖8所示。該儀器獲得了中國實用新型專利，專利號為ZL。

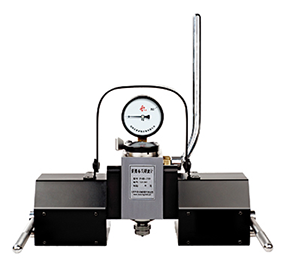

圖7 中國生產的磁力式液壓布氏硬度計
儀器采用5mm球壓頭，750Kg試驗力（在平板上的最大磁吸力達到1400Kg)，最小測試平面面積為290 mm×90 mm，最小測試曲面直徑為150 mm，儀器重量15.8 Kg。
儀器由于球直徑較大，對試驗面的粗糙度要求不高，特別適于材質不均勻的鑄鋼、鑄鐵零件，還適于測試大型鍛件，熱處理零件。
