搖臂式布氏硬度機介紹

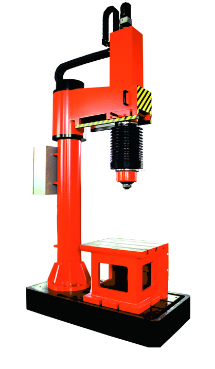

沈陽天星生產的搖臂式布氏硬度機如下圖所示。
搖臂式布氏硬度機由底臺、立柜、橫梁、垂直移動單元、測量頭、電控箱、壓痕讀數裝置及測量臺等組成。
立柱可以安裝在底臺上，也可安裝在車間地面上，橫梁安裝在立柱上，垂直移動單元安裝在橫梁上，其下端是測量頭、電控箱和壓痕測量裝置安裝在立柱上。
橫梁可以沿立柱做180°旋轉，垂直移動單元可以沿橫梁做橫向移動，最大喉深600mm。測量時，垂直移動單元可以帶著測量頭沿垂直方向移動，移動范圍可以從距地面300 mm到900 mm。如果在立柱的三個不同方向上放置三個不同高度的測量臺，就可以分別測試三種不同高度范圍的工件。
施加試驗力由電腦控制伺服電機完成，由力傳感器測出試驗力的大小，再控制伺服電機，實現力的閉環控制。開始測量后機器會自動完成測量頭向下移動、加力、保持試驗力、卸力、測量頭回到初始位置等動作。
在電控箱的觸摸屏上可以進行參數設置，還可以進行測量值校正。
壓痕測量裝置由顯示屏和測量頭組成，這套裝置可以針對各種測量面上的布氏壓痕進行100%的自動檢測。測量面的處理方式可以是角磨機、砂輪機打磨的，也可以是車床、銑床、磨床加工的，只要人眼能識別，機器就能識別，在這里無需使用鼠標。測量壓痕時，只要將壓痕測量頭放到壓痕上，顯示器就會立刻出現壓痕的圖像，同時顯示壓痕直徑和布氏硬度值。
沈陽天星智能檢測設備有限公司生產的搖臂式布氏硬度機加力精度可達到±0.5%，布氏硬度測量精度等于或高于臺式硬度計。
