門架式布氏硬度機介紹

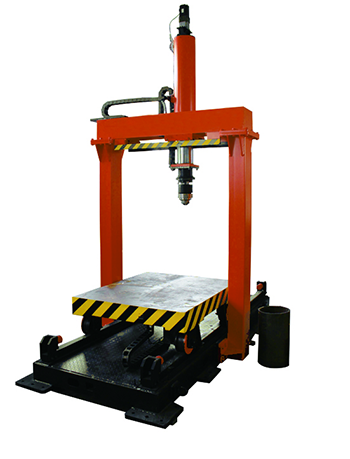

沈陽天星智能檢測設備有限公司生產的門式布氏硬度機如下圖所示：
門式布氏硬度機由底臺、鋼軌、小車、門架、垂直移動單元、測量頭、電控柜及壓痕測量裝置組成。
門架和鋼軌可以安裝在底臺上，也可以安裝在車間地面上，垂直移動單元安裝在門架上，自動測量頭位于垂直移動單元的下端，壓痕測量裝置的顯示器位于門架立柱上，壓痕測量頭安裝在硬度測量頭旁邊。
小車的移動、垂直移動單元沿門架橫梁的移動及測量頭的垂直移動都可以在計算機的控制下按照預先設置的座標自動完成。力傳感器測出試驗力，由電腦控制伺服電機實現力的閉環控制。測量時測量頭可以自動完成下移、加力、保持試驗力、卸力等動作。壓出壓痕后，壓痕測量頭移動到壓痕上方，顯示器上自動顯示壓痕圖像、壓痕直徑及硬度值。
在電控柜的觸摸屏上可以進行參數設置，也可以進行測量值校正。
這種機器的突出特點是應用起來比較靈活。在不采用底臺的情況下，原則上軌道的長度可以任意設計，可以一直通到熱處理爐旁邊。小車可以采用一臺，也可以用兩臺。用一臺時可以測試一件大型零件，用兩臺時可以測試一件大軸、大軌輥或大型鋼管，小車上還可以設計翻轉機構，這樣就可以測試一件大軸曲面上的任意部件。
門架的高度和寬度以及測量頭垂直移動的距離在一定程度上都可以按需設計。
當被測件是同一規格的多件工件時，在滿足工件擺放到同一位置、同一角度、打磨同一區域的條件下，可以在測試完成第一件工件之后將測試點的座標輸入機器，在此后的測試中，機器可以自動按照座標尋找測試點，自動完成后續測試。
當經費受限時，可以不用底臺，小車和垂直移動單元的橫向移動也可以設計成手動的。
特別是這臺機器在配上自動銑削單元后可以被設置在一條自動化生產線上，與探傷設備串聯起來，作為自動化檢測線的一部分，小車可以被一套自動輸送設備和翻轉機構代替。
