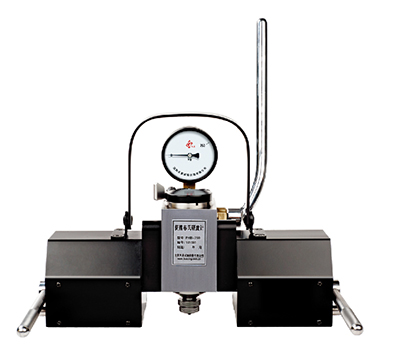

PHB-750型 磁力式液壓布氏硬度計
利用磁吸力將布氏硬度的測頭固定在鋼鐵零件上，磁力液壓布氏硬度計的核心部件是一個小型液壓系統，操作者可以通過操作加力桿驅動液壓泵產生750 kg的試驗力。液壓系統中有一個控制閥，用于控制試驗力，當試驗力達到750 kg時，控制閥會瞬間打開關關閉，壓力會回落。按照美國標準ASTM E110及中國冶金標準GB/T 4285的規定，繼續加壓，讓壓力表指針共3～4次達到750 kg數值，以此來等效于布氏硬度試驗方法中關于試驗力保持10～15秒鐘的規定。
PHB-750型 磁力式液壓布氏硬度計 儀器特點
 |

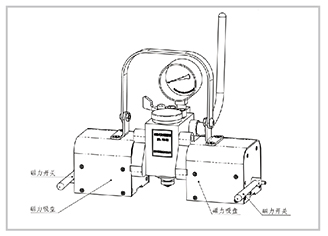

磁吸式設計 吸到零件上測試，只接觸零件一側即可完成測量。 |
現場測試 不需挪動被測件即可完成對其的本體布氏硬度測量。 |  |
 |

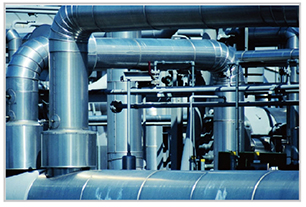

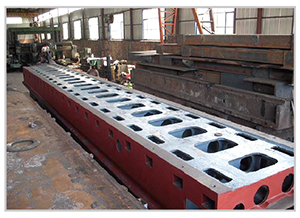

裝配后的質量檢測 用于已經焊接或已經裝配的各種管道，大型設備及大型鋼鐵結構件。 |

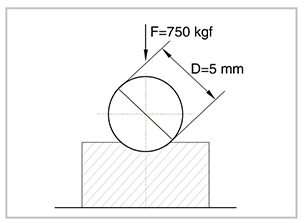

可靠性高 采用5 mm球，750 kg試驗力，與采用2.5 mm球的布氏硬度計相比，壓痕較大，具有更好的代表性，讀取壓痕也比較容易。 |  |
| 技術參數 | ||
| 試驗力： | 750 kgf | |
| 壓頭： | 5mm 硬質合金球 | |
| 測試范圍： | 100～650 HBW | |
| 示值誤差： | 符合GB、ISO、ASTM相關標準 | |
| 示值重復性： | 符合GB、ISO、ASTM相關標準 | |
| 試驗力誤差： | ≤±1%，符合GB、ISO、ASTM等相關標準 | |
| 重量： | 15.8 kg | |
| 測試表面： | 平面：面積≥290 mm×90 mm | |
| 曲面： | 直徑≥120 mm | |
PHB-750型 磁力式液壓布氏硬度計 相關標準
國家標準
GB/T 231.2-2012 《金屬材料 布氏硬度試驗 第2部分：硬度計的檢驗與校準》 國家標準
國家計量檢定規程
JJG 150-2005 《金屬布氏硬度計》國家計量檢定規程
美國標準
ASTM E10-14 《金屬材料布氏硬度標準試驗方法》美國標準 （中文版)
國際標準
ISO 6506-2:2017《金屬材料 布氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準(英文版)

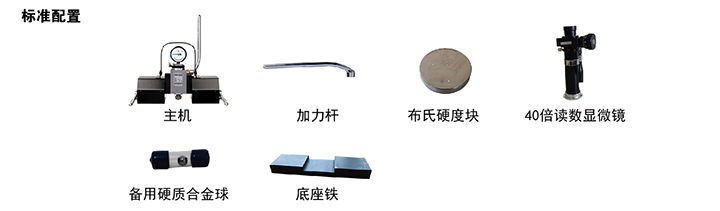

PHB-750型 磁力式液壓布氏硬度計 儀器配置
