MS-3a型無線式布氏壓痕自動測量系統
儀器概述

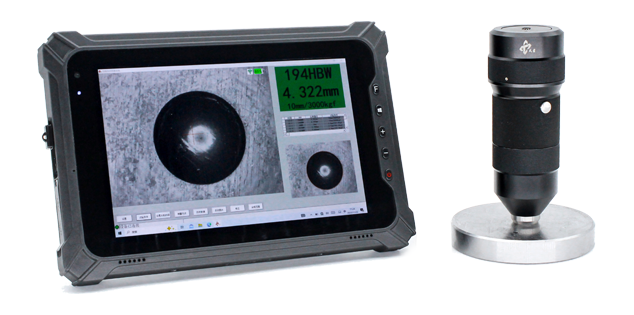

沈陽天星新品MS-3a型“無線式布氏壓痕自動測量系統”現已正式面市，MS-3a型無線式布氏壓痕自動測量系統是本公司第三代產品，儀器由無線攝像頭、平板電腦、壓痕自動測量軟件和標準壓痕塊組成。儀器通過攝像頭拍攝布氏硬度壓痕圖像，自動識別壓痕并測量直徑，直接顯示布氏硬度值。
攝像頭與平板電腦采用wifi無線連接，操作靈活方便，避免了USB接口松動、線纜折彎疲勞、線纜機械損傷帶來的鏈接不穩定情況。
攝像頭采用了先進的照明及成像技術，使壓痕圖像，邊緣清晰，對比度高。
國內外技術領先的壓痕測量圖像處理軟件，具有同時測量10mm、5mm、2.5mm三種壓痕的能力，結合高達1μm的測量分辨率，具有很高的測量精度、測量重復性及很強的低質量壓痕識別能力。這種優異性能具有國際領先水平。
獨具天星特色的標準壓痕塊附有計量部門出具的校準證書，用于檢驗儀器的測量精度。每個壓痕塊上有4個直徑不同的標準壓痕，壓痕直徑值標注在壓痕下方，數值精確到 0.1μm。這種標準壓痕塊國內外少見。
使用標準壓痕塊校正布氏壓痕自動測量系統的方法，符合GB/T 231.2-2022第15.1.14條的規定。
儀器測量準確，分辨率高，可以滿足大多數應用場合的需求。
儀器特點
● 領先的技術 國內外技術領先的布氏壓痕自動測量算法。
● 兩種連接模式 攝像頭與平板電腦的無線連接可以采用直連模式，也可以采用網絡連接模式。
● 穩定 采用松開按鍵拍照的操作方式，避免了按下按鍵帶來的機身晃動和圖像模糊，同時實現了按需照明，節約能耗。
● 長續航 攝像頭內置大容量鋰電池，可待機時間大于8小時。
● 超寬的測量范圍 具有涵蓋三種球壓頭的0.6 mm - 6 mm超寬測量范圍。

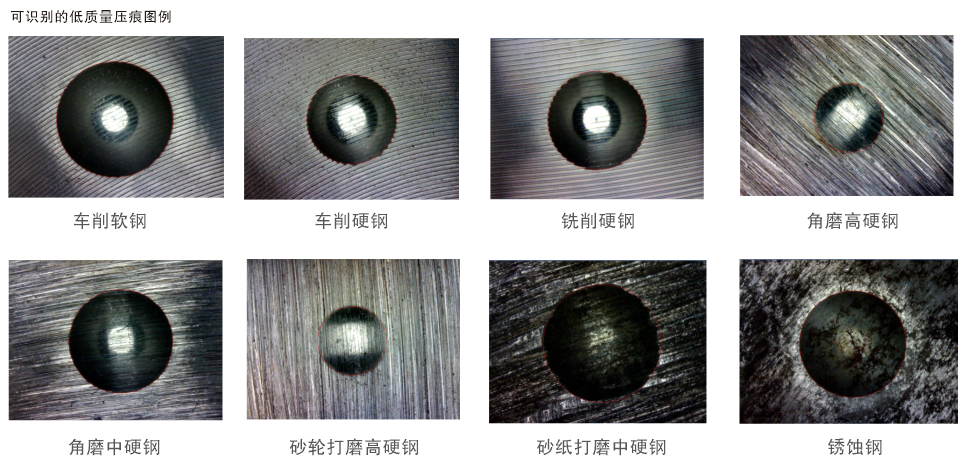

● 超強的識別能力 對于各種低質量壓痕，例如：粗糙表面、銹蝕表面，具有良好的識別能力，一鍵完成測試，無需人工干預。
● 優異的測量重復性和穩定性 儀器校準結果長期穩定，一般無需校正。
● 優異的測量精度 在0.6 mm-6 mm范圍內三個標準壓痕塊的12個標準壓痕上的測量結果，可以證明本儀器優異的測量精度。
● 可溯源的標準壓痕塊 每個壓痕塊都帶有第三方計量機構校準證書。
● 數據存儲 歷史測量數據自動存儲，可隨時下載。
● 方便 攝像頭采用掛繩設計，使用方便，防止滑落。
● 平板電腦 三防平板電腦（防水、防塵、防震）使用十分方便，可以用彈性腕帶固定在手掌上使用，也可以利用雙肩背帶掛在胸前使用。
● 手提箱 高級三防手提箱，可以保證在車間或野外的使用安全。
主要技術參數
圖像分辨率：1600×1200
視場范圍：8mm×6mm
測量分辨率：1μm
硬度測量范圍：16-650HBW
直徑測量范圍：2.4mm-6mm (10mm球壓頭）
1.2mm-3mm（5mm球壓頭）
0.6mm-1.5mm（2.5mm球壓頭）
直徑測量誤差：±0.4%（2.4mm-6mm）
±0.5%（1.2mm-3mm）
±0.8%（0.6mm-1.5mm）
直徑測量重復性：0.4%（10mm球壓頭）
0.5%（5mm球壓頭）
0.8%（2.5mm球壓頭）
攝像頭凈重：375g
標準配置 可選配件
無線攝像頭 標準壓痕塊（2.5 mm球）
三防平板電腦
標準壓痕塊（10 mm球）
標準壓痕塊（5 mm球）
充電器
掛繩
隨機文件
三防手提箱
注：三防平板電腦包含雙肩背帶、彈性腕帶、電源適配器、加密狗。
