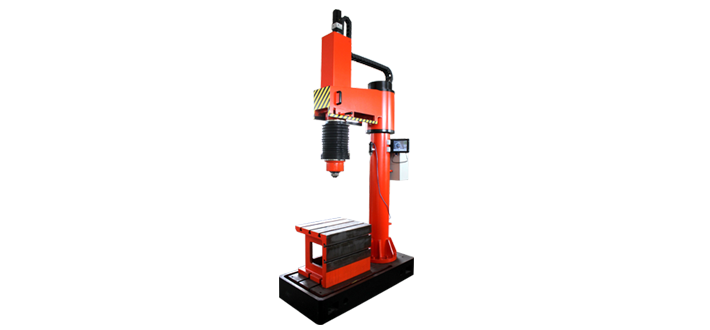

TXYB-3000型 搖臂式大型布氏硬度機
概述
搖臂式大型布氏硬度機是根據測試大型超重工件的需求設計的，可以安裝在車間現場，用于檢測熱處理后的大型鑄件、鍛件、鋼材毛坯及半成品零件的本體硬度。
本機器依據國家標準GB/T 231.2—2012《金屬材料 布氏硬度試驗 第2部分：硬度計的檢驗與校準》和國家計量檢定規程JJG—150《金屬布氏硬度計》設計。
本機器由底臺、立柱、懸臂、垂直移動及硬度測量裝置、壓痕測量裝置、載物臺及控制箱組成。
本機器操作簡單，使用方便，測量準確，可靠性高。
本機器試驗力值、硬度值及壓痕測量值都可直接溯源到省級計量單位。
本機器可根據用戶的現場和工件情況訂制。
主要功能
測量頭的前后移動和左右擺動由人工調節，搖臂可旋轉180°。
測試頭的上下移動自動控制，按一下測量鍵即可自動完成測試頭快速下行、減速、施加試驗力、保持、卸除試驗力、測試頭回到初始位置等動作。
立柱可直接安裝在車間地面上，可在立柱的三個不同方向上設置三個測量工位，用于測試三個不同尺寸范圍的工件。
用戶可通過觸摸屏設置各種測量參數。
機器配有壓痕自動測量裝置，可快速測得硬度值，測量精度高，無人為誤差。該裝置可對較粗糙表面上的壓痕進行100%的自動識別，無需人工輔助。
機器配有激光十字瞄準裝置，可用于方便地確定測試點。
機器配有角磨機，可方便地在現場打磨測試面。
用戶可對試驗力進行校正。
用戶可對硬度測量值進行校正。
用戶可對壓痕測量裝置進行校正。
參數
| 執行標準 試驗力 壓頭直徑 測量范圍 加力精度 示值誤差 重復性誤差 壓痕測量誤差 允許工件高度 搖臂擺動范圍 壓頭最大垂直移動速度 工作電壓 最大功率 底臺尺寸 工作臺尺寸 外形尺寸 凈重 | GB/T 231.2、ISO 6506-2、ASTM E10、JJG150 500Kg、750kg、1000kg、3000kg 5mm、10mm 16HBW～650HBW ±1% 符合GB/T 231.2、ISO 6506-2、ASTM E10、JJG150 符合GB/T 231.2、ISO 6506-2、ASTM E10、JJG150 符合GB/T 231.2、ISO 6506-2、ASTM E10、JJG150 400～1000 mm (不使用工作臺) 20～500 mm (使用工作臺) 250～600 mm180° 25 mm/s AC 220V / 50 Hz 1500 W 500×700×200 mm （長×寬×高） 600×500×500 mm（長×寬×高） 1500×700×3000 mm 2100 kg(不含工作臺) |
